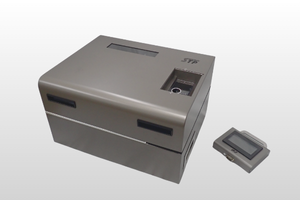

チューブプリンタ STP
マイクロチューブのラベル貼り付けを自動化
円筒形ワーク専用ラベルプリンタ
マイクロチューブやバイアル瓶などの円筒形ワークに特化したラベルプリンタです
作業負担の軽減
手貼り作業の負担を大幅に減らし、効率的な作業を実現します
小ロット多品種生産に最適
製薬業界や研究所などでの小ロット多品種生産に最適です
バーコードリーダー
バーコードリーダーをオプションで取り付け可能です
印字不良を未然に防止
バーコード照合機能により、印字不良の流出を未然に防ぎます
1本毎に異なるデータの印字が可能
専用アプリケーションを使用することで、1本毎に異なるデータを印字できます
アプリケーションのカスタマイズ対応
お客様のご要望に合わせて、専用アプリケーションのカスタマイズも承ります
お気軽にご相談ください
プロモーションムービー
装置仕様
タイプ
| 型式 | STP-50L3 | STP-50L6 | STL-50L |
| 印字方式 | 熱転写印字方式 | 熱転写印字方式 | 印字機能なし |
| 印字有効幅 | 50ｍｍ | 50ｍｍ | － |
| 解像度 | 300dpi（11.8dot／ｍｍ） | 610dpi（24dot／ｍｍ） | － |
| ラベル台紙幅 | 20ｍｍ ～ 54ｍｍ | 20ｍｍ ～ 54ｍｍ | 20ｍｍ ～ 54ｍｍ |
| ラベル外径 | MAXφ160ｍｍ | MAX φ160ｍｍ | MAX φ160ｍｍ |
| リボン幅 | 30 ｍｍ～ 60ｍｍ | 30 ｍｍ～ 60ｍｍ | － |
| リボン長さ | MAX 300ｍ | MAX 300ｍ | － |
装置仕様
| 電源供給 | AC100V 50Hz／60Hz 消費電流 300W |
| 使用環境 | 周囲温度 5 ～ 35℃ 周囲湿度 45 ～ 85％RH（結露無き事） |
| インターフェース | RS-232C、USB（オプション）、LAN（オプション） |
| 外部ＩＯ信号 | 入力 8点 出力 13点 |
| 勝手方向 | 左勝手 |
| 外形寸法 | 幅550ｍｍ、奥行き 440ｍｍ、高さ 290ｍｍ |
| 重量 |
印字仕様 ※STP
| 文字種類 | アウトラインフォント 書体：ゴシック、明朝体／種類：非漢字、第一水準、第二水準 ドットフォントANK文字 書体：IESオリジナル／種類：アルファベット、数字、カタカナ ドットフォント漢字 書体：ゴシック体／種類：非漢字、第一水準、第二水準 |
| バーコード | CODE-39、JAN13桁、JAN8桁、NW7、ITF、CODE-128 |
| 2次元バーコード | QR（モデル2、マイクロQR）、DataMatrix（ECC200）、PDF417、GS1 Databar（RSS） |
| イメージ登録 | MAX 20個（サイズ64KByte／個） |
対応ワーク
| ワーク形状 | 円筒形（マイクロチューブ、バイアル瓶、試験管、スピッツ管 等） |
| ワーク外径 ※注 | φ10ｍｍ ～ φ25ｍｍ |
| ワーク高さ ※注 | 40ｍｍ ～ 100ｍｍ |
| 処理速度 | 約3秒／個 |
※注 ワーク形状は事前に情報提供をお願い致します
